Utendørs lastbryter 38kV LBS Med KEMA-sertifikat



A38R-OLS-630/25





1. Installasjonsdimensjoner: 950 mm (L) x 290 mm (B)
   Nøkkelkomponenter:
   1. Betjeningshåndtak (manuell betjening)
   2. PÅ/AV-statusindikator3. Manuell låsemekanisme4. Motorisert drivenhet / motorboks5. Kontrollkabelgrensesnitt / kontakt
   6. Jordingsterminal
   7. Driftsteller
   8. Kobberterminaler (høy-ledningsevne)
   9. Gasstetthet/trykkmåler
   10. Gasspåfyllingsventil / innløp
   11. Trykkavlastningsenhet

Generell forsamling: 38kV utendørs lastbryter (LBS)

1. Fast kontaktenhet (silikongummiisolert)

2. Frontdeksel (sveiset konstruksjon)
3. Manuelt betjeningshåndtak
4. Posisjonsindikator (PÅ/AV)
5. Hovedklemmeplate/busskontakt
6. Driftsmekanisme
7. Manuell låsemekanisme
8. Motorisert drivenhet (motorboks)
9. Kapslingsdekselmontering
10. Bevegelig kontaktenhet (silikongummiisolert)
11. Hovedbryterhus / tank

12. Hovedaksel (spindel) montering
13. Bakre panelmontering
14. Bueavbryterkammer
15. Strømtransformator (CT)
16. Spenningssensor

Produktoversikt: 38kV utendørs SF6 lastbryter (LBS)

Allsidig drift:Denne 38kV SF6-gass-isolerte bryteren er en tre-gjenge-drevet enhet designet for både underjordisk kabel og luftledningssegmentering. Den støtter doble kontrollmoduser: lokal manuell betjening eller fjernkontroll via et sentralisert SCADA-system.

Robust forsegling:Bryteren har en helsveiset,-beholder i rustfritt stål av høy kvalitet. Kabinettet bruker presisjons-O--gummi-ringtetninger for et gass-tett miljø, som sikrer at alle interne komponenter er beskyttet mot elementene.

Trykkintegritet:Bryterhuset er konstruert for overlegen mekanisk styrke, og er designet for å tåle internt gasstrykk uten å gå på bekostning av driftsytelse eller sikkerhet.

Slitesterk konstruksjon:Kabinettet er laget av kraftig-gauge (minimum 3 mm) rustfritt stål av klasse 304 eller høyere, noe som gir eksepsjonell korrosjonsmotstand og den strukturelle integriteten som kreves for høytrykksgassisolasjon.



Gassisolasjonssystemer og trykkterskler

Fylling og driftstrykk:38kV LBS er ladet med SF6-gass med høy-renhet. Denominelt fyllingstrykk(merket arbeidstrykk) settes til$0,7\\text{ kgf/cm}^2$ for modell A27Rog$1,3\\text{ kgf/cm}^2$ for modell A38R.

Sikkerhetssperre for lavt-trykk:For å sikre dielektrisk integritet inkluderer enheten et overvåkingssystem for lavt-trykk. Operasjonelllockout/alarmutløses hvis trykket faller til$0,3\\text{--}0,4\\text{ kgf/cm}^2$ (A27R)eller$0,6\\text{--}0,8\\text{ kgf/cm}^2$ (A38R).

Overtrykksbeskyttelse:En høy-eksplosjonssikker-avlastningsanordning er kalibrert for å aktiveres kl.$4\\text{--}6\\text{ kgf/cm}^2$, som forhindrer skade på kabinettet under unormale trykktopper.

Vår 38kV LBS bruker førsteklasses-SF6-gass for å sikre overlegen bueslukking og isolasjon.

Fuktighetsbehandling:Avansert forsegling og gassbehandling holder fuktighetsnivåetunder 300 ppmgjennom utstyrets levetid.

Driftsterskler:Enheten er designet for stabil ytelse over en bred temperaturgradient. Nøkkeltall som f.eksNominelt driftstrykk, alarmtrykk og minimumssperretrykker strengt administrert.

Manuelt betjeningshåndtak



Utendørs Load Break Switch 38kV LBS bruker høyspent isolasjonsspak for å trygt betjene strukturen til en engangsoperasjon er fullført på eller av.

Manuell mekanisk låsemekanisme

Funksjon:Utformet for å forhindre uautorisert eller utilsiktet drift under vedlikehold eller-deaktiverte tilstander.

For å låse:Trekk ned den manuelle låseringen for å sikre brytermekanismen i enten"PÅ"eller"AV"posisjon. Når den er koblet inn, er bryteren immobilisert og kan ikke betjenes.

For å låse opp:Etter at oppgaven er fullført, skyver du låseringen tilbake til sin opprinnelige posisjon for å frigjøre mekanismen. Dette systemet sikrer maksimal driftssikkerhet og forhindrer utilsiktet veksling.

Visuell posisjonsindikatorBryteren har en høy-synlighet, fargekodet-mekanisk indikator som erlett lesbar fra bakkenivå. Det intuitive fargeskjemaet gir umiddelbar statusbekreftelse:

Grønn:ÅPEN (-fri)

Rød:STENGT (energisert)

Lavtrykksvarslingsenhet for Utendørs Load Break Switch 38kV LBS



Når trykket til utendørs belastningsbryter 38kV LBS falt til: 0,3 ~ 0,4 kgf/cm²(A27R)/ 0,6 ~ 0,8kgf/cm²(A38R). Utstyrt med automatisk låseanordning, brytersperre, Den kan ikke betjenes manuelt eller kan ikke betjenes elektrisk. Det er også instruksjoner for å minne de røde alarmskiltene.

Trykkavlastningsspesifikasjoner:

Funksjon:Overtrykksbeskyttelse for å forhindre tankbrudd under interne unormaliteter.

Avlastningsterskel:0,4 MPa ~ 0,6 MPa (4–6 kg/cm2G)

Sikkerhetsdesign:Ventilasjonsretningen er motsatt av det manuelle betjeningsgrensesnittet for å sikre operatørklaring.

Enhetstype:Høyt-eksplosjonssikker-bruddskive.

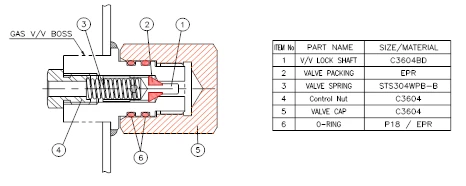

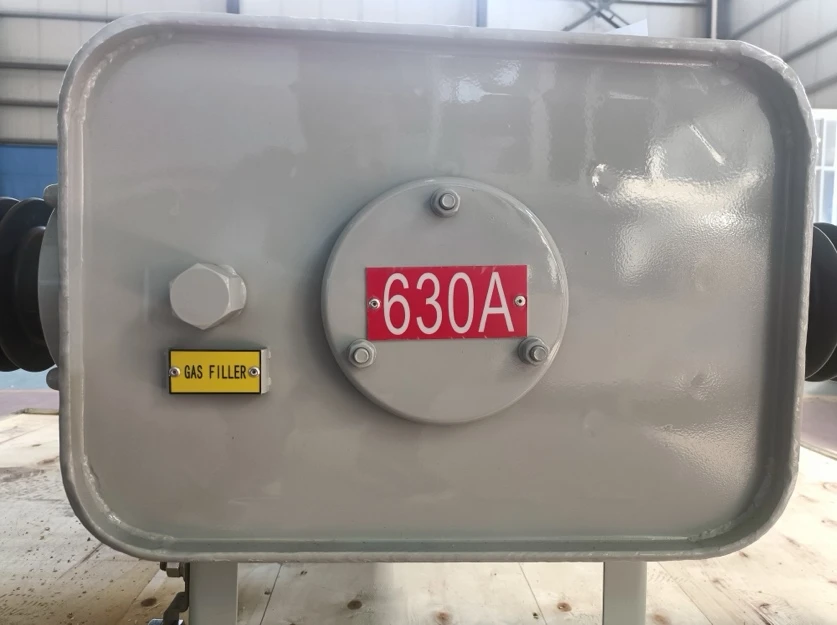

Oppblåsningsventil til Utendørs Load Break Switch 38kV LBS



Utstyrt med denne ventilen slik at når det er nødvendig å bytte skallfylling SF6 gass.

Jordingsterminalen til Outdoor Load Break Switch 38kV LBS



Bytte fronten av skallet over / undersiden av en φ13 rustfritt stål jording Luo-søyle, for installasjon av jordingslinjer. Strukturen uten bruk av ekstra hjelpeklemme vil enkelt kunne bruke 22 til 40,5 mm2 kobberledning og jordforbindelse.

lug av Outdoor Load Break Switch 38kV LBS



Hovedboksen på toppen av de fire transportørene, og fire bærehåndtak for enkel håndtering og løfting.

Gjennomføring av utendørs lastbryter 38kV LBS

Gummibøssing

Terminal av gummi og gummistøpt kabel

Bøssing og isolasjonssystemer

1. Avanserte materialalternativer

38kV LBS-foringene er tilgjengelige med høy-ytelsePorselen (keramikk)ellerPolymer (epoksyharpiks og silikongummi). Begge alternativene er konstruert for overlegen pålitelighet under forskjellige miljøforhold, med en spesifikk krypeavstand på $\\geq 35 \\text{ mm/kV}$ for å sikre høy sporingsmotstand.

2. Høy-porselensisolasjon

Porselensbøssingene våre brennes med høyt-aluminainnhold for å oppnå eksepsjonell dielektrisk og mekanisk styrke. For å sikre langsiktig-stabilitet behandles tilkoblingsgrensesnittene med enhalvledende belegg, effektivt undertrykkekoronautslippog elektromagnetisk interferens under-høyspentdrift.

3. Spenstig polymer (organisk) teknologi

Polymer/organiske isolatorer er laget av førsteklasses importert epoksyharpiks og silikongummi. I motsetning til tradisjonelt porselen, er disse komposittmaterialene praktisk taltbruddsikker-, eliminerer risikoen for sprekker på grunn av mekanisk påvirkning, ytre krefter eller termisk stress fra lynnedslag. Dette øker driftssikkerheten og levetiden til koblingsanlegget betydelig.

4. Modulær design og industristandarder

Isolasjonssystemet har en modulær «delt-installasjon»-design, med epoksyharpiksbøssingene integrert direkte i bryterhuset. Alle grensesnitt er utformet ihtANSI/IEEE-standarder(som f.eksIEEE 386), som sikrer full kompatibilitet med standarddøde-albuekoblingereller gummiisolerte avslutninger.

Eksterne terminaler og tilkoblinger

1. Fleksible kabelledninger

Vi tilbyr støpte høyspenningsisolerte kabelledninger preget av utmerket fleksibilitet og UV-/værbestandighet.

For 400A-applikasjoner:Minste nominelle-tverrsnitt på $125 \\text{ mm}^2$.

For 630A-applikasjoner:Minste nominelle-tverrsnitt på $200 \\text{ mm}^2$.

Tilpasning:Standardlengder på $1,5\\text{m}$ til $2,0\\text{m}$ er tilgjengelige, eller skreddersydd etter prosjektkrav.

2. Høy-konduktivitetsterminaler

Uttaksklemmene er konstruert avfortinnet kobberfor å forhindre oksidasjon og sikre lav kontaktmotstand.

Terminalgrensesnitt:$76\\text{mm} \\times 40\\text{mm}$ tverrsnitt-.

Kompatibilitet:Designet for sømløs integrasjon med standard samleskinneklemmer eller utstyrssko.

Ytelse:Vurdert for kontinuerlig strøm opp til $630\\text{A}$.

3. Jording og installasjonseffektivitet

Gjennomføringsflensene er produsert avKlasse 304 rustfritt stålog er direkte bundet til tankjordingssystemet. Den kompakte utformingen og de modulære rekkeklemmene muliggjør rask feltinstallasjon og enkel kabelbytte, noe som reduserer nedetiden betydelig under vedlikehold.

Aktuatortetningen i brytergasskapene.

Med en spesialdesignet trekantet fjærdriftsmekanisme, kontakter bruken av dead flip drivakselen rask deling og delingshastigheten avhenger av fjærenergien i stor grad uavhengig rolle, og den ytre kraften. Av åpnings- og lukkehastighet og stabilitet, institusjoner enkle og pålitelige.

Tilkoblingsskjema for innløp og utløp for utendørs lastbryter 38kV LBS

Installasjonsbrakett kombinasjonsskjema for utendørs lastbryter 38kV LBS

Brakett til Outdoor Load Break Switch 38kV LBS kropp

Enkeltpolet installasjonsskjema for utendørs lastbryter 38kV LBS

Forklaring: Dette diagrammet er et installasjonsskjema, og de faktiske dimensjonene er i henhold til prosjektkravene.

7. Håndtering, inspeksjon og lagring

7.1 Transport og håndtering

For å sikre den operasjonelle integriteten til38kV utendørs LBS, vær oppmerksom på følgende krav til frakt og håndtering:

Emballasje:Enhetene må forbli i sin originale fabrikkemballasje under transport.

Vibrasjonskontroll:Beskytt bryteren mot overdreven vibrasjon eller kraftige mekaniske støt.

Orientering:Enheten må holdes i oppreist driftsstilling til enhver tid.Ikke vend, rull eller tippfraktkassen.

Løfting:Bruk kun angitte løftepunkter.Unngå å belaste bøssingene eller terminalene under løfteprosessen.

7.2 Inspeksjon av mottak og aksept

Utfør en grundig inspeksjon i et rent, innendørs miljø umiddelbart etter levering:

Dokumentasjonsrevisjon:Kryss-henviser til allemedfølgende dokumentasjon(testrapporter, manualer og sertifikater) mot de oppgittePakkelistefor å sikre at forsendelsen er komplett.

Visuell inspeksjon:Undersøk nøye utsiden for evttegn på transportskade. Vær spesielt oppmerksom påporselens- eller polymerforingerfor spon, sprekker eller overflateslitasje.

Trykkverifisering:Bekreft det interne gasstrykket via den integrerte måleren. Standardavlesninger bør være:

Modell A27R:$0,7\\text{ MPa (Absolutt)}$

Modell A38R:$0,13\\text{ MPa (Absolutt)}$

(Merk: Egendefinerte trykkinnstillinger kan gjelde i henhold til spesifikke brukerkrav.)

Driftstest:Utførefem (5) fulle mekaniske sykluser(Åpne/lukk). Bryteren må fungere jevnt, uten å sette seg fast ellermanglende låsingenten i åpen eller lukket stilling.

Elektrisk testing:Hvis felttestingsutstyr er tilgjengelig, verifiserkontaktmotstand:

Modell A27R:$\\leq 150\\text{ }\\mu\\Omega$

Modell A38R:$\\leq 170\\text{ }\\mu\\Omega$

7.3 Retningslinjer for lagring

For enheter som ikke er beregnet for umiddelbar installasjon, følg disse lagringsprotokollene:

Miljø:Oppbevar bryteren på et rent, tørt oggodt-ventilert innendørsanlegg.

Kollisjonsforebygging:Plasser utstyret på et sikkert stedbeskyttet mot mekanisk påvirkningeller soner med høy-trafikk.

Vedlikehold:Sørg for at enheten forblir i oppreist stilling og er skjermet mot korrosive elementer.
