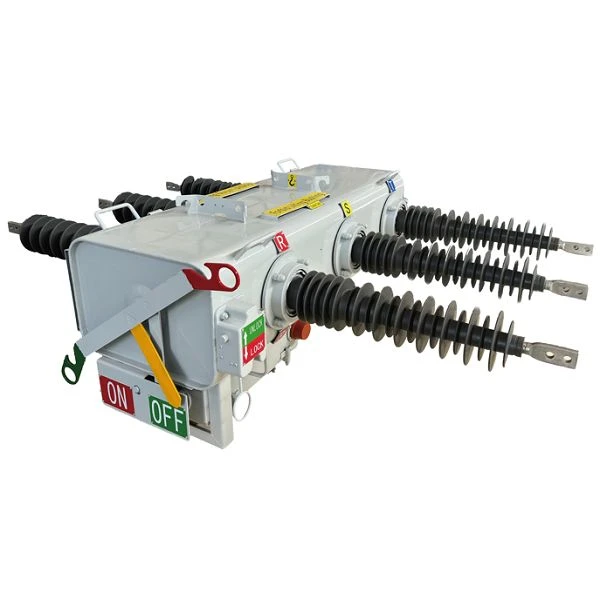

11 Kv Lastebryter

De11kV utendørs SF6 lastbryterer en høy-ytelsesløsning designet for sikker, effektiv og pålitelig strømfordeling i middels-spenning. Ved å bruke avansert SF6-gassisolasjon og lysbue-teknologi, muliggjør bryteren sikre bytteoperasjoner under belastningsforhold, og sikrer uavbrutt og stabil strømforsyning.

Overlegen SF6-gassisolasjonsteknologi

Ved å bruke SF6-gass som både isolerende og lysbue-slukkende medium, leverer bryteren enestående dielektrisk styrke og eksepsjonell lysbueavbruddsytelse. De ikke-toksiske og ikke-brennbare egenskapene til SF6 sikrer maksimal driftssikkerhet og langsiktig-pålitelighet i distribusjonsnettverk for middels-spenning.

Fleksible isolatorløsninger

I tillegg til det standard keramiske drivrøret, er flere isolasjonsalternativer tilgjengelige. Gummiisolatorer for epoksyharpiksfylt utstyr kan også leveres, slik at produktet kan tilpasses ulike installasjonsmiljøer og brukskrav.

Pålitelig visuell posisjonsindikasjon

En mekanisk koblet posisjonsindikator gir klar og umiskjennelig synlighet av bryterstatusen. Den farge-kodede indikasjonen (grønn – åpen, rød – lukket) er direkte koblet til hovedkontaktakselen, og garanterer presis og feil-sikker statusindikasjon.

Klar for distribusjonsautomatisering

Switchen støtter integrasjon med elektroniske kontrollere og FTU-grensesnitt, noe som muliggjør både lokal og ekstern drift. Denne egenskapen gjør den fullt kompatibel med moderne smartnett og distribusjonsautomatiseringssystemer.

Robust konstruksjon for ekstreme miljøer

Bryteren er laget av utprøvde,-korrosjonsbestandige materialer, inkludert marine-304L rustfritt stål, og er konstruert for langsiktig- utendørs drift. Dens robuste design gir en levetid på opptil 30 år med høy mekanisk utholdenhet, noe som gjør den til en ideell stangmontert løsning for krevende miljøer.

1.IEC 62271-1:Høyspentbryterutstyr - Del 1: Generelle spesifikasjoner

2.IEC 62271-103:Høyspenningsbrytere - Del 103: Høyspentbrytere med merkespenning over 1 kV og under 52 kV;

3.IEC 60529: Beskyttelsesnivået gitt av skallet (IP-kode);

4.IEC 60870-5-101:Fjernkontrollenheter og -systemer - Del 5-101: Overføringsprotokoller - Følgestandarder for grunnleggende fjernkontrolloppgaver;

5.IEC 60870-5-104:Fjernkontrollenheter og -systemer - Del 5-104: Overføringsprotokoller - Nettverkstilgang for IEC 60870-5-101 ved bruk av standard transportprofiler;

1.Omgivelsestemperatur: øvre grense +75 grader, nedre grense på -40 grader;
2.Relativ fuktighet: 100%;

3. Høyde ikke overstiger 2000 m;

4. Trykket overstiger ikke 700pa (tilsvarer vindhastighet på 34m/s);

5.Jordskjelvintensitet: 8 grader;

6. Installasjonssted: Ingen brann, ingen eksplosjonsfare, ingen kjemisk korrosjon og tilbakevendende kraftige vibrasjoner;

7.Forurensningsklasse: klasse IV;

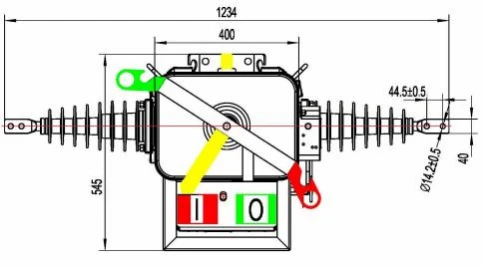

• Utseendet og størrelsen på 11kV Outdoor SF6 Load Break Switch

Montasjemål Lang950mm× bredde 290mm

• Manuell låseanordning

Strømbrudd, innstilt for å forhindre misbruk av bryteren. Trekk ned den manuelle mekaniske låseanordningen for å trekke ringen for å bytte kropper låst i "på" eller "av" posisjon. Vi kan ikke lenger operere når bryteren er i lukke- eller sub-gatetilstand. Når operasjonen er fullført, skyver du opp den manuelle mekaniske låseenheten for å ringe- for å låse opp brytermekanismen som sikrer driftens pålitelighet, sikkerhet.

Manuell låseanordning

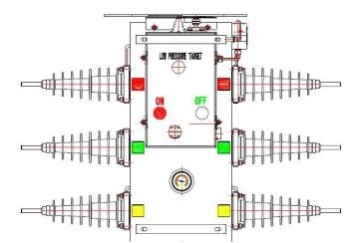

• Kontaktposisjonsindikator

Det er lett å se fargekodet-bryter til divisjon og posisjonsindikator stående på bakken (grønn - av ; rød - lukket).

kontaktposisjonsindikator

• Lavtrykksvarslingsanordning

Når trykket falt til 0,3 ~ 0,4 kgf/cm2. Utstyrt med automatisk låseanordning, brytersperre, Den kan ikke betjenes manuelt eller kan ikke betjenes elektrisk. Det er også instruksjoner for å minne om de røde alarmskiltene.

lavtrykkssperreindikator

• Høytrykksavlastningsalarm

For å forhindre en kraftig økning av bryteren på grunn av det interne unntaket og forårsake at gasstrykket resulterer i beholderbrudd, må du sette opp en spesiell høy-eksplosjonssikker-trykksikker trykkavlastningsanordning. ventilasjonslaminering 0,4MPa ~ 0,6MPa (4-6 kg/cm2G) trykk, frigjøring av internt trykk. Den høye-eksplosjonssikre trykkavlastningsanordningen som er installert ved å øve håndtak i motsatt retning, for å unngå brudd på ventilasjonslamineringen, setter operatøren og offentlig sikkerhet i fare.

Høytrykksavlastningseksplosjonssikker-enhet

• Oppblåsningsventil

Utstyrt med denne ventilen slik at når det er nødvendig å bytte skallfylling SF6 gass

Pneumatisk ventil

• Jordingsterminalen

Bytte fronten av skallet over / undersiden av en φ13 rustfritt stål jordings Luo-søyle, for installasjon av jordingslinjer. Strukturen uten bruk av ekstra hjelpeklemme vil enkelt kunne bruke 22 til 40,5 mm2 kobberledning og jordforbindelse.

Bakketerminal

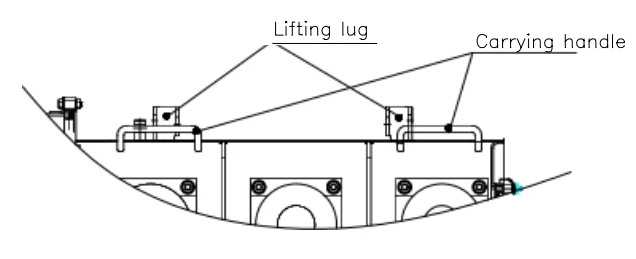

• lug

Hovedboksen på toppen av de fire transportørene, og fire bærehåndtak for enkel håndtering og løfting.

Løfteøre Bærehåndtak Løfteøre

• Deksel av polymergummi

Gummihus Terminal av gummi og gummistøpt kabel

• driftsmekanisme

• Tilkoblingsskjema for innløp og utløp

klemmer for å indikere
